3축과 5축 고속가공은 정밀 가공 분야에서 가장 많이 비교되는 가공 방식입니다. 특히 고속가공이 결합되면 장비의 성능 차이가 더 두드러지게 나타납니다. 본 글에서는 정밀도, 가공범위, 작업 난이도라는 세 가지 핵심 요소를 기준으로 3축과 5축 고속가공의 차이점을 심층 분석하고, 어떤 작업에 어떤 방식이 적합한지 판단할 수 있도록 도와드립니다.
정밀도 비교: 곡면 형상과 공차의 핵심 차이
3축 가공은 X, Y, Z의 세 방향으로만 공구가 이동합니다. 단순한 평면 가공이나 2.5차원 형상에서는 정밀도가 충분히 확보되지만, 복잡한 곡면 형상에서는 공구 접근 각도에 제한이 있기 때문에 정밀도 유지가 어렵습니다. 고속가공 기능이 결합되면 표면 조도는 어느 정도 향상되지만, 형상 정확도는 공구 길이, 셋업 정확성, 기계 안정성에 크게 의존합니다.

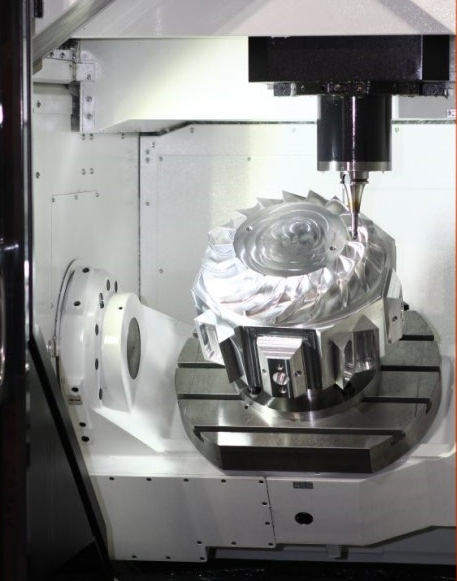

반면 5축 가공은 3축에 더해 회전축 2개가 추가됩니다. 공구를 회전시켜 다양한 각도로 접근이 가능하기 때문에, 공구가 항상 최적의 위치에서 절삭하게 됩니다. 이는 공구가 형상을 따라 연속적으로 절삭할 수 있게 하며, 진동이나 칩 누적 없이 일정한 가공품질을 유지하게 도와줍니다. 예를 들어 임펠러, 블레이드, 곡면 금형처럼 복잡한 형상을 고속으로 가공할 때는 5축이 훨씬 우세합니다.
또한 5축 가공은 공차 관리에도 강점을 가지고 있습니다. 공구 길이를 줄여 진동을 최소화할 수 있고, 각도 제어를 통해 재료의 열변형에도 유연하게 대응할 수 있습니다. 반면 3축 가공에서는 동일 형상을 얻기 위해 다단계 셋업과 다중 공정이 필요하며, 이 과정에서 오차 누적이 발생하기 쉽습니다. 따라서 고정밀 부품을 연속적으로 생산해야 하는 환경에서는 5축 고속가공이 압도적인 정밀도 우위를 가집니다.
가공범위 비교: 공구 접근성과 형상 자유도
3축 가공의 구조적 한계는 가공 범위에도 영향을 미칩니다. 공구는 수직 방향에서만 소재에 접근하므로, 측면이나 후면, 경사진 면을 가공하기 위해서는 공작물을 회전시키거나 재고정해야 합니다. 이 과정에서 셋업 시간이 증가하고, 위치 오차가 누적되어 품질 일관성이 떨어질 수 있습니다. 특히 깊은 캐비티, 언더컷, 곡률 변화가 큰 형상은 3축으로는 사실상 불가능하거나 매우 비효율적입니다.
5축 가공은 축 회전 기능으로 인해 공구가 소재의 거의 모든 방향에서 접근할 수 있습니다. 한 번의 셋업으로 다면 가공이 가능하므로, 전체 작업 시간이 대폭 줄어들고, 반복 정밀도 또한 높아집니다. 고속가공이 결합되면 복잡한 형상이라도 빠르고 정밀하게 가공할 수 있으며, 단일 공정에서 완성도가 높은 제품을 만들 수 있습니다. 예를 들어 항공기 부품, 금형, 의료기기처럼 형상 정밀도와 공정 속도가 동시에 요구되는 분야에서는 5축 가공이 사실상 표준이 되고 있습니다.
또한 5축 가공은 긴 공구 대신 짧은 공구를 사용할 수 있어, 공구 진동과 휨 현상을 줄이는 데에도 효과적입니다. 이는 절삭 안정성을 높이고, 공구 수명을 연장시켜 장비 운영 비용에도 긍정적 영향을 줍니다. 반면 3축은 단순한 형상 가공이나 대량 반복 생산에 여전히 유용하며, 장비 구조가 단순하기 때문에 범용 가공에서 광범위하게 활용됩니다. 하지만 가공범위의 한계는 여전히 5축에 비해 분명합니다.
작업 난이도 비교: 장비 운용과 프로그램 작성
3축 가공은 초보자도 상대적으로 쉽게 익힐 수 있습니다. 장비 구조가 간단하고, 대부분의 CAM 소프트웨어에서 기본적인 경로 생성이 자동으로 이루어지기 때문에, 교육과 실습 시간이 적게 소요됩니다. 운영 중에도 축 간 간섭을 고려할 필요가 거의 없어 시뮬레이션 없이도 비교적 안전하게 가공이 가능합니다. 유지보수 또한 구조가 단순하여 비용이 낮고, 부품 수급도 쉬운 편입니다.
반면 5축 고속가공은 숙련된 인력 없이 운용하기 어렵습니다. 공구 경로를 설계할 때 공구 각도, 회전축 간 간섭, 공구 길이, 회전 반경 등 다양한 요소를 고려해야 하며, CAM 작성에도 고급 설정이 필요합니다. 시뮬레이션을 통한 간섭 체크는 필수이며, 후처리(Post Processor) 설정도 정밀하게 조정되어야 합니다. 장비 오퍼레이터는 물론, 프로그램 작성자 또한 충분한 경험과 기술을 갖추고 있어야 합니다.
또한 5축 장비는 복잡한 구조와 높은 정밀도를 유지해야 하기 때문에 정기적인 유지보수와 고급 제어 기술이 필요합니다. 냉각 시스템, 베어링 정밀도, 제어 시스템 오류 등 관리 항목이 많고, 고장이 날 경우 수리 비용도 큽니다. 그러나 일단 제대로 운영되면 공정 통합, 셋업 시간 단축, 품질 향상이라는 압도적인 장점을 누릴 수 있기 때문에, 중장기적 관점에서는 높은 기술 난이도를 감수할 가치가 충분합니다.
3축과 5축 고속가공은 각각의 장단점을 지니며, 용도에 따라 선택 기준이 달라져야 합니다. 정밀도, 가공범위, 난이도를 종합적으로 고려했을 때, 단순 가공 중심이면 3축, 복잡 형상과 고정밀 가공이라면 5축이 더욱 적합합니다. 장비 도입 전에는 제품군 특성, 인력 수준, 예산 등을 전반적으로 고려한 전략적인 판단이 필요합니다. 숙련도에 따라 장비 성능이 달라질 수 있다는 점도 꼭 기억하시기 바랍니다.
