머시닝센터 종류 자세히 살펴보기
머시닝센터는 기본적으로 수직형(VMC), 수평형(HMC), 복합형(5축 이상) 세 가지로 분류됩니다. 각 장비는 가공 방식과 구조, 설치 환경이 다르며, 초보자가 장비를 선택할 때 이 차이점을 이해하는 것이 중요합니다.

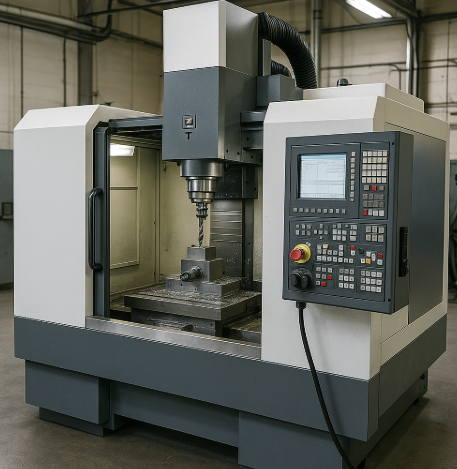

수직형 머시닝센터(VMC)는 가장 일반적인 형태로, 스핀들이 수직으로 회전하며 가공 테이블 위의 공작물을 상하 방향으로 절삭합니다. 구조가 단순하고 유지보수가 용이하며, 초보자가 익히기 좋은 장비입니다. 중소형 부품 가공에 적합하고, 설치 면적도 적어 중소기업이나 교육기관에서 많이 사용됩니다.
수평형 머시닝센터(HMC)는 스핀들이 수평 방향으로 회전하며, 공작물을 측면이나 여러 방향에서 가공할 수 있어 생산성이 높습니다. 대형 부품이나 연속 공정에서 강점을 보이며, 자동 팔렛 체인저(Automatic Pallet Changer)가 탑재되어 있어 무인화 생산 라인에 적합합니다. 다만, 가격과 설치 공간이 크기 때문에 입문자가 다루기엔 다소 부담이 있을 수 있습니다.
복합형 머시닝센터(5축 이상)는 X, Y, Z축 외에 회전축(A, B, C축)이 더해져 여러 방향에서 동시에 가공이 가능한 고급 장비입니다. 항공기 부품, 금형, 의료기기 등 정밀도를 요구하는 복잡한 부품 가공에 최적화되어 있으며, 한 번의 세팅으로 다면 가공이 가능해 효율성이 매우 높습니다. 단, 가격이 높고 사용법이 복잡하기 때문에 숙련자가 사용해야 하며, 초보자는 직접 다루기 전에 충분한 이론과 실습이 필요합니다.
작동 원리와 CNC 시스템의 이해
머시닝센터는 CNC(Computer Numerical Control) 시스템으로 작동됩니다. 작업자는 CAD(Computer-Aided Design) 프로그램을 통해 제품 형상을 설계하고, CAM(Computer-Aided Manufacturing) 소프트웨어로 이를 G코드로 변환합니다. 이 G코드는 절삭 공정의 순서, 속도, 위치 등을 지시하는 언어로서, 장비에 입력되어 자동으로 공정이 수행됩니다.
기계는 기본적으로 X(좌우), Y(전후), Z(상하)의 세 축을 기준으로 공작물이나 공구를 이동시키며 가공을 진행합니다. 더 고급 장비일수록 A, B, C축이라는 회전 축이 추가되어 복잡한 형상의 제품을 다면에서 동시에 가공할 수 있습니다.
스핀들에 장착된 공구가 회전하면서 재료를 절삭하고, 동시에 공작물 또는 공구가 이송축을 따라 움직이게 됩니다. 이러한 이송은 고정밀 서보 모터와 볼스크류를 통해 이루어지며, 0.001mm 단위의 정밀도까지 구현할 수 있습니다.
절삭 중에는 열이 발생하므로 냉각수(Coolant)를 사용하며, 절삭 칩은 칩 컨베이어를 통해 자동으로 배출됩니다. 또한, 자동 공구 교환 시스템(ATC)이 탑재된 장비는 여러 공정을 한 번에 수행할 수 있어 작업 효율을 극대화할 수 있습니다.
초보자는 공구의 회전 속도(RPM), 이송 속도(FEED), 절삭 깊이(DEPTH)를 적절히 설정하는 연습부터 시작해야 하며, 공정 전 시뮬레이션 기능을 통해 문제를 사전에 파악하는 것이 중요합니다.
현장 활용법: 초보자의 실무 적응 가이드
머시닝센터를 처음 다루는 사람이라면 단순한 형상 가공부터 접근해야 합니다. 예를 들어, 평면 밀링, 구멍 뚫기, 홈 파기, 테이퍼 가공 등 기본 가공 프로세스를 통해 장비의 축 움직임과 공구 작동 방식을 체득할 수 있습니다.
초보자는 반드시 다음을 준수해야 합니다:
1. 작업 전 공구 세팅 확인 – 공구 길이 보정, 지름 보정, 고정 상태 점검
2. 원점 설정 정확히 하기 – 좌표계 기준 설정(WORK ORIGIN)
3. 소재 고정 체크 – 바이스 혹은 클램프를 통한 단단한 고정
4. G코드 시뮬레이션 실행 – 충돌 여부 사전 점검
초기에는 절삭 속도나 깊이를 무리하게 설정하지 말고, 저속에서 안정적인 가공부터 시작하는 것이 좋습니다. 반복 작업을 통해 설정 값을 기록하고 비교 분석하는 습관을 들이면 가공 품질이 안정됩니다.
또한, 가공 중 발생하는 진동, 칩 배출 상태, 냉각수 흐름을 실시간으로 관찰하며 조정하는 것도 중요합니다. 초보자라도 장비에 대한 관심과 관찰력을 키우면 빠르게 실력을 향상시킬 수 있습니다.
G코드 입문: 반드시 알아야 할 기초 명령어
머시닝센터의 두뇌 역할을 하는 G코드(G-code)는 각 축의 이동 방식, 절삭 조건, 경로 설정 등을 지시하는 표준 언어입니다. 이외에도 M코드(M-code)는 스핀들 회전, 냉각수 작동 등 장비 제어를 담당합니다. 초보자라도 G코드를 이해하면 장비를 능동적으로 운용할 수 있습니다.
기초 G코드
- G00: 빠른 이동 (비절삭 이동)
- G01: 직선 절삭 가공
- G02: 시계방향 원호 가공
- G03: 반시계방향 원호 가공
- G17: XY 평면 선택
- G90: 절대 좌표 모드
- G91: 상대 좌표 모드
기초 M코드
- M03: 스핀들 정회전
- M04: 스핀들 역회전
- M05: 스핀들 정지
- M08: 냉각수 ON
- M09: 냉각수 OFF
- M30: 프로그램 종료
예를 들어,G90 G00 X0 Y0 Z0 → 절대 좌표 기준으로 원점으로 빠르게 이동G01 Z-5 F100 → Z축을 -5mm로 절삭, 이송속도 100mm/min
이런 식으로 코드 흐름을 분석하고, 수기로 간단한 도형을 G코드로 작성해보는 연습이 중요합니다.
현재는 Fusion360, MasterCAM 등의 프로그램과 NCViewer 같은 웹 기반 시뮬레이터로 G코드를 쉽게 검증할 수 있습니다.
머시닝센터는 기계 가공을 자동화하고 고정밀 제품 생산을 가능하게 만드는 필수 장비입니다. 초보자라 하더라도 수직형 모델에서부터 시작해 작동 원리, CNC 제어 방식, 그리고 G코드의 흐름을 하나씩 익히며 실습을 반복한다면 실무에서도 충분히 실력을 발휘할 수 있습니다. 복잡해 보이지만, 기본을 튼튼히 다지면 누구나 전문가로 성장할 수 있습니다. 지금부터 하나씩 직접 체험해보세요!
