레이저가공기는 고정밀·고효율 가공에 최적화된 장비입니다. 이 글에서는 레이저가공기의 구조와 동작 원리, 장단점까지 자세히 분석합니다.
레이저가공기의 기본 구조와 동작 원리

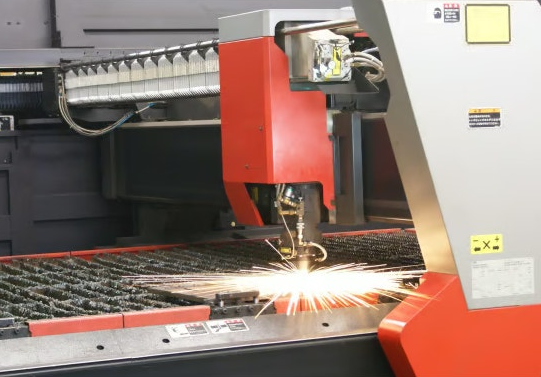

레이저가공기는 고출력의 레이저 빔을 초점 렌즈를 통해 소재 표면에 집중시켜 가공하는 장비입니다. 기본 구조는 크게 세 가지로 나뉘며, 각각 레이저 발진기, 광학 전달계, 가공 헤드 및 제어 시스템으로 구성됩니다. 레이저 발진기는 CO₂, 파이버, YAG 등 다양한 종류가 있으며, 각기 다른 출력 특성과 파장을 가지고 있어 용도에 따라 선택됩니다.
광학 전달계는 발진기에서 나온 빛을 정확하게 가공 지점까지 이동시키는 역할을 합니다. 거울, 광섬유, 렌즈 등으로 구성되며, 이 시스템의 정밀도가 전체 가공 품질을 좌우합니다. 마지막으로 가공 헤드에는 초점 렌즈, 노즐, 센서 등이 장착되어 있으며, 가공 중 발생하는 열과 가스를 제어하고 안정적인 절단, 천공, 마킹 등을 수행합니다.
레이저가공기의 동작 원리는 ‘열 가공’ 기반입니다. 레이저 빔이 소재에 닿는 순간, 그 부위는 순간적으로 수천 도의 고온에 도달하게 되어 소재가 녹거나 기화합니다. 이때 가공 유형에 따라 절단, 천공, 용접, 마킹, 표면처리 등 다양한 작업이 가능합니다. 특히 가공 시 공기 또는 질소, 산소 등 보호가스를 함께 주입하여 절단면을 매끄럽게 하거나 산화 방지를 할 수 있습니다.
레이저가공기의 동작은 CNC(Computer Numerical Control)로 제어되며, CAD/CAM 프로그램을 통해 도면을 그대로 장비에 적용할 수 있어 매우 높은 정밀도와 자동화를 구현할 수 있습니다. 이는 대량 생산뿐만 아니라 소량 다품종 가공에도 효율적으로 대응할 수 있게 해줍니다.
레이저가공기의 주요 장점
레이저가공기는 다양한 장점을 가지고 있어 여러 산업군에서 핵심 설비로 자리잡고 있습니다. 가장 대표적인 장점은 고정밀 가공입니다. 레이저 빔은 0.1mm 이하의 미세한 지름을 가지고 있어 매우 정교한 절단 및 마킹이 가능하며, 미세한 형상이나 복잡한 도면도 손실 없이 구현할 수 있습니다. 이로 인해 전자부품, 의료기기, 정밀기계 분야에서 특히 선호됩니다.
두 번째는 비접촉 가공 방식입니다. 공구가 소재에 직접 닿지 않기 때문에 기계적 마모가 없고, 소재 변형이 최소화됩니다. 이는 열에 민감한 얇은 금속이나 비금속 재료 가공 시 큰 이점으로 작용합니다. 또한 공구 교체가 필요 없고 유지 보수가 간편하다는 점에서 장비 운용 효율성도 뛰어납니다.
세 번째는 다양한 재질 대응성입니다. 금속, 아크릴, 플라스틱, 목재, 세라믹 등 거의 모든 소재를 가공할 수 있으며, 절단뿐만 아니라 마킹, 용접, 표면처리 등 다양한 가공 형태를 수행할 수 있습니다. 재료 특성에 따라 파이버, CO₂ 등 적절한 레이저 타입을 선택하면 생산성을 극대화할 수 있습니다.
또한 생산성 향상과 자동화 대응도 큰 강점입니다. CAD 기반으로 도면을 바로 가공에 활용할 수 있고, 로봇과 자동화 시스템과 연계하여 대량 생산 라인을 구축하는 데에도 적합합니다. 사람의 개입 없이 장시간 연속 운전이 가능하다는 점에서 무인화 공정에도 효과적입니다.
레이저가공기의 단점과 주의사항
레이저가공기는 뛰어난 성능을 갖추고 있지만, 단점과 주의사항도 존재합니다. 가장 큰 단점은 초기 투자 비용이 높다는 점입니다. 고출력 파이버 레이저 장비는 수천만 원에서 수억 원에 이르며, 유지보수 비용도 일반 절삭 장비에 비해 높은 편입니다. 특히 발진기의 수명, 렌즈 교체, 정밀 정렬 유지 등 관리 요소가 많아 숙련된 기술자가 필요합니다.
또한 열 변형 문제도 주의해야 합니다. 레이저는 고열로 가공하는 방식이기 때문에 얇은 금속이나 플라스틱 재료는 가공 중 열로 인한 팽창, 변형, 변색 등이 발생할 수 있습니다. 이를 방지하기 위해서는 가공 조건을 정밀하게 설정하고, 냉각 시스템을 적절히 운용해야 합니다.
재료 특성에 따른 제약도 있습니다. 예를 들어, 구리처럼 반사율이 높은 금속은 빔을 반사해 장비 손상을 유발할 수 있고, PVC나 일부 플라스틱 재료는 가공 시 유해 가스를 배출하기 때문에 환기 및 집진 장치가 반드시 필요합니다. 따라서 재료에 따라 레이저 파장, 출력, 가공 속도 등을 최적화하는 노하우가 필수입니다.
마지막으로 작업 환경의 안전성 확보가 중요합니다. 레이저는 눈에 보이지 않는 적외선 또는 자외선을 포함하고 있어, 노출 시 시력에 치명적인 손상을 줄 수 있습니다. 따라서 방진 커버, 안전 센서, 보호 안경 등의 안전 장비가 필수적으로 갖춰져야 하며, 교육을 받은 작업자만이 운용할 수 있도록 관리가 필요합니다.
레이저가공기는 고정밀, 고효율, 다재료 대응이 가능한 첨단 장비로, 현대 제조업에 필수적인 설비입니다. 그러나 초기 비용과 안전성 등도 고려해야 하며, 목적과 예산에 맞는 선택과 관리가 중요합니다.
