방전가공기의 주요 부품과 기능 이해

방전가공기(EDM)는 전극과 가공물 사이에 고전압을 인가하여 발생하는 스파크 방전을 통해 고경도 금속을 정밀하게 가공하는 장비입니다. 금형 제작, 항공우주, 반도체, 의료기기 등 고정밀 제조 분야에서 필수적인 장비로 자리 잡은 방전가공기는 다양한 부품으로 구성되어 있으며, 이들 각각이 정밀한 공정 수행에 중요한 역할을 합니다. 본 글에서는 방전가공기의 핵심 부품과 그 기능을 상세히 설명하고, 각 부품의 역할을 이해함으로써 EDM 장비의 구조와 운영 원리를 쉽게 파악할 수 있도록 돕겠습니다.

1. 전극 시스템 – 가공의 핵심을 담당하는 도구

방전가공기의 핵심은 ‘전극’입니다. 전극은 원하는 형상을 그대로 가공물에 전달하는 역할을 하며, EDM의 품질과 정밀도를 결정짓는 핵심 부품입니다. 전극은 일반적으로 구리, 흑연, 텅스텐, 구리텅스텐 합금 등의 전도성이 뛰어난 소재로 제작되며, 가공할 형상에 따라 단순한 봉 형태부터 복잡한 다면체 구조까지 다양하게 설계됩니다. 전극은 가공 중에도 일정 부분이 마모되기 때문에, 소모품으로 간주되며 주기적인 교체가 필요합니다. 고속 방전이나 정밀한 마이크로 가공에서는 전극의 마모율을 최소화하는 소재 선택과 냉각 시스템의 적절한 운영이 중요합니다. 특히 다이 방전가공에서는 형상 전극이 음각 형태로 제작되어야 하며, 와이어 방전가공(WEDM)의 경우 연속적으로 공급되는 와이어가 전극 역할을 합니다. 전극의 설계는 단순한 형상 구현을 넘어, 열 변형 최소화, 방전 효율 향상, 잔류 응력 감소 등의 요인을 고려해야 하며, CAM 소프트웨어와 연계해 자동으로 가공 경로를 설정하는 시스템도 활용되고 있습니다. 따라서 전극은 단순한 금속 덩어리가 아니라, EDM 장비 전체 성능의 중심에 있는 고정밀 도구입니다.

2. 전원 공급 장치와 절연유 시스템 – 방전 조건을 제어하는 두 축

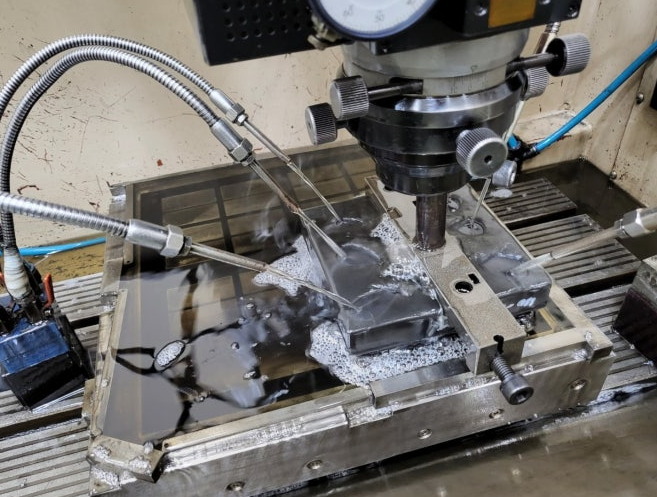

방전가공의 본질은 고전압 방전에 있습니다. 이 방전을 안정적이고 정밀하게 일으키는 것이 바로 전원 공급 장치입니다. EDM 장비는 펄스 형태의 직류 전압을 가공물과 전극 사이에 공급하며, 이 펄스의 주기, 폭, 전압 크기 등을 제어하여 가공 품질을 조절합니다. 방전 에너지 제어가 곧 가공 정밀도와 생산성에 직결되기 때문에, 고성능 EDM 장비일수록 전원 제어 회로의 기술 수준이 매우 높습니다. 전원 장치는 일반적으로 10~300V의 전압 범위에서 수십 나노초 단위의 빠른 ON/OFF 제어가 가능하며, 마이크로 방전, 깊은 홀 가공, 미세 형상 구현 등 다양한 응용 조건에 대응할 수 있도록 다채로운 제어 옵션이 포함되어 있습니다. 이와 함께 매우 중요한 역할을 하는 것이 절연유(Dielectric Fluid) 시스템입니다. 절연유는 전극과 가공물 사이에서 방전을 안정화시키고, 가공 시 발생하는 슬러지(금속 가루)를 세척하며, 동시에 열을 식히는 역할을 합니다. 흔히 사용되는 절연유는 정제된 석유계 절연유이며, 일부 고속 EDM 장비에서는 특수 합성유나 물 기반 절연유를 사용하기도 합니다. 절연유 시스템에는 펌프, 필터, 냉각기, 순환 시스템이 포함되어 있으며, 필터 성능이 저하되면 방전 품질이 급격히 떨어질 수 있으므로 정기적인 유지보수가 필수입니다. 또한 최신 장비는 절연유 오염 상태를 센서로 감지하여 자동 경고를 보내거나, 필터 교체 시점을 알려주는 기능도 포함하고 있습니다.

3. 축 시스템과 제어 장치 – 정밀한 위치 결정과 가공 경로 수행

방전가공기의 또 다른 핵심 부품은 축 시스템입니다. 대부분의 EDM 장비는 X, Y, Z의 3축 또는 회전 축(A, B)을 포함한 4축, 5축 시스템으로 구성되어 있으며, 정밀한 위치 이동을 통해 설계된 가공 경로를 수행합니다. 각 축은 서보 모터 또는 리니어 모터에 의해 구동되며, 고정밀 볼스크류와 리니어 가이드로 연결되어 있어 마이크로 단위의 이동도 정확하게 구현할 수 있습니다. 특히 WEDM 장비에서는 와이어의 장력을 일정하게 유지하고, 미세한 진동을 억제하기 위한 텐션 제어 시스템도 축 제어와 밀접하게 연계됩니다. 회전축이 있는 장비의 경우, 비대칭 형상 가공이나 다면체 형상을 5축으로 정밀하게 구현할 수 있어 고난이도 가공에서 매우 유리합니다. 이러한 정밀 축 제어를 가능하게 하는 것이 바로 CNC 기반의 **제어 장치**입니다. 제어 장치는 G-code 또는 CAM 소프트웨어로부터 데이터를 받아 각 축의 위치, 전극과 가공물 간의 간격, 전압 및 방전 주기를 실시간으로 조절합니다. 고급 장비에서는 AI 기반의 공정 최적화 기능도 내장되어 있어, 작업자의 숙련도에 크게 의존하지 않고도 안정적인 품질을 유지할 수 있습니다. 또한, 사용자 인터페이스(UI)는 점점 더 직관적이고 자동화된 방향으로 발전하고 있습니다. 터치스크린 기반의 UI, 공정 시뮬레이션, 전극 수명 예측, 유지보수 알림 등은 생산성 향상과 품질 관리에 큰 기여를 하고 있으며, MES나 ERP와 연동해 생산 데이터까지 실시간 수집하는 스마트 팩토리 환경이 확대되고 있습니다.

방전가공기의 주요 부품은 단순히 하드웨어 요소를 넘어서, 서로 유기적으로 작동하며 고정밀 제조를 실현하는 핵심 역할을 수행합니다. 전극은 형상 구현의 주체이며, 전원과 절연유 시스템은 안정적인 방전 환경을 제공하고, 정밀한 축 제어와 고성능 제어 장치는 모든 요소가 설계대로 작동하도록 보조합니다. 이러한 부품 간의 정합성과 품질은 방전가공기의 성능을 결정짓는 핵심 요소입니다. EDM 장비를 보다 깊이 이해하고 효율적으로 활용하기 위해서는 이들 부품의 원리와 역할을 정확히 아는 것이 가장 중요합니다.
